Аспирация · газоочистка · пылеуборка

Чистый воздух на всём заводе: от одного конвейера до газа за печью

Четыре типа систем закрывают все задачи аспирации, промышленной очистки воздуха и пылеуборки на предприятии. Подбираем и проектируем под ваш процесс, поставляем, запускаем и обслуживаем.

Быстрый подборУкажите расход и источник пыли — покажем, с какого направления начать. Точный расчёт делаем по опросному листу.

Расход, м³/ч

Температура, °C

Источник пыли

Начать с направления2.Kompaktní odsávací filtryГруппа машин, установка в цехе рядом с источниками.

Смотреть решения

Průtok

300 – 1 000 000+m³/hот одного узла до технологического агрегата

Пыль на выходе, мг/м³

< 20 — стандартно
< 5 — со специальными тканями
< 0,1 — опционально, тонкая очистка

Регенерация · 2 системы на выбор

Импульсная сжатым воздухом, 5+ бар
Вентиляторная без сжатого воздуха — локальная offline-регенерация на фильтрах высокой производительности

Опыт специалистов

20+летболее 100 проектов

Одна площадка — четыре решения

Локальные фильтры
Компактные фильтры
Промышленная очистка
Вакуумная пылеуборка

Локальные и компактные фильтры не дают пыли уйти из узла. Промышленная система чистит крупные потоки. Вакуумная пылеуборка собирает то, что уже осело.

Направления

Четыре решения — от узла до всего предприятия

Выбор определяют число и расположение источников пыли, расход воздуха и свойства пыли. Часто на одном заводе работают все четыре.

01На источнике

Локальные фильтры

Пыль остаётся внутри технологического процесса

Фильтр ставится прямо на источник пыли: на силос, бункер, укрытие пересыпки или грохот. Воздуховодов и центральной установки нет, уловленная пыль сразу возвращается в процесс.

Нет сети воздуховодов и затрат на её монтаж и обслуживание
Продукт не теряется, пыль не нужно утилизировать
Очищенный воздух возвращается в цех — тепло остаётся в помещении, зимой не нужно греть приточный воздух
Монтаж на действующий силос или конвейер без реконструкции

силосы · бункеры · пересыпки конвейеров · грохоты · элеваторы · дозаторы

Реализовано нашими специалистами

Шахта им. Володарского, 2012

Шахта им. Героев космоса, 2012

ММК им. Ильича, 2009–⁠2014

Расход на узел300 – 10 000 m³/h

Více informací

02В цехе, рядом с узлом

Kompaktní odsávací filtry

Малые габариты — установка прямо в цехе

Карманные и картриджные фильтры для аспирации группы машин. Небольшой модульный корпус ставится внутри цеха, рядом с дробилкой или узлом пересыпки, даже в стеснённых условиях. Воздуховоды короткие, поэтому ниже потери давления и мощность вентилятора.

Не нужно отдельное здание или площадка на улице
Горизонтальные элементы обслуживаются с уровня пола, без лестниц и площадок
При работе со взрывоопасной пылью (уголь, алюминий, зерно, пищевые продукты) фильтр изготавливается во взрывозащищённом исполнении и комплектуется элементами взрывозащиты
Очищенный воздух возвращается в цех — рекуперация тепла без теплообменника

дробилки · мельницы · пересыпки · грохоты · смесители · фасовка · пневмотранспорт

Реализовано нашими специалистами

Миргородский арматурный завод, 2011

Песковский завод стеклоизделий, 2008 и 2013

АрселорМиттал Кривой Рог, 2009–⁠2015

Průtok1 000 – 40 000 m³/h

Více informací

03Флагман · крупные потоки

Промышленная очистка воздуха и газа

Большой расход в меньших габаритах

Горизонтальные плоскорукавные фильтры для центральной аспирации и газа технологических агрегатов. При той же производительности они в 2–⁠2,5 раза компактнее вертикальных рукавных фильтров и в 3–⁠4 раза компактнее электрофильтров.

Регенерация на выбор: импульсная сжатым воздухом или встроенными вентиляторами среднего давления
С вентиляторной регенерацией компрессорная не нужна, рукава продуваются offline: без выброса пыли при очистке и с меньшим износом ткани
Модули заводской готовности: монтаж быстрее в 2 раза
Горячий газ и ступень сорбции SOx, HCl, HF, диоксинов в той же линии

печи · агломашины · сушильные барабаны · котлы ТЭС · мельницы · центральная аспирация цехов

Реализовано нашими специалистами

Запорожский завод цветных металлов, 2017

«Азовсталь», 2021

Славянская ТЭС, 2012

Průtok20 000 – 1 000 000+ m³/h

Více informací

04Пылеуборка

Централизованная вакуумная пылеуборка

Убирает то, что уже осело

Стационарная вакуумная сеть с точками подключения по всему цеху, галерее или площадке, а также мобильные установки. Собирает пыль и просыпи с полов, отметок и оборудования и возвращает продукт в процесс.

Одна система на цех, галерею или производственную площадку
Сбор просыпей руды, угля, окатыша, шихты с возвратом в процесс
Сепарация и фильтрация для абразивных и тяжёлых материалов
Автоматический режим: минимум участия персонала

конвейерные галереи · дробильные отделения · аглофабрики · доменные цеха · склады сыпучих

Реализовано нашими специалистами

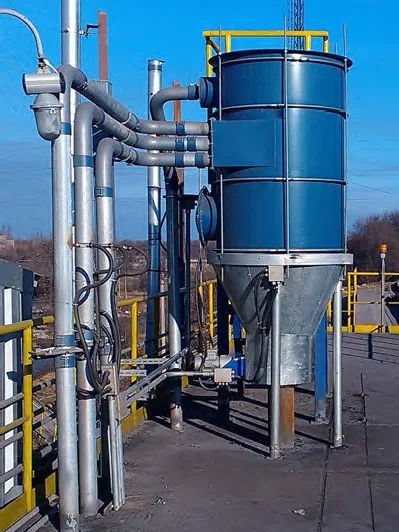

АрселорМиттал Кривой Рог, 2015–⁠2016

Площадь покрытия10 000+ m²

Více informací

Флагманская технология

Горизонтальный плоскорукавный фильтр

Основа наших систем промышленной очистки. Плоские рукава лежат горизонтально, газ идёт сверху вниз вместе с оседающей пылью. Поэтому фильтр ниже, легче и компактнее традиционного вертикального при той же производительности.

Подробно о технологии и сравнение с вертикальным фильтром

Компактнее в 2–⁠2,5 раза
чем вертикальные рукавные фильтры, и в 3–⁠4 раза — чем электрофильтры той же производительности.
Металла в 2,5 раза меньше
Легче корпус и фундаменты, проще разместить на действующей площадке.
Пыль оседает вместе с потоком
Газ идёт сверху вниз, тонкая пыль не зависает между рукавами и уходит в бункер.
Рукава закреплены с двух сторон
Не колеблются и не трутся. Каркас с ячейкой 25 × 25 мм держит ткань равномерно.
Замена рукава за минуты
Через двери камеры: один человек, без подъёмных механизмов.
Монтаж в 2 раза быстрее
Модули заводской готовности даже для установок от 100 000 м³/ч, сборка на болтах без сварки.
Запылённость до 100 г/м³
Стабильная работа при высокой входной нагрузке, со встроенными осадителями — выше.
Горячий и агрессивный газ
До 240 °C со специальными рукавами, до 450–⁠600 °C со встроенным охладителем, корпус из нержавеющей стали.

Площадь под фильтр при одинаковом расходе

Электрофильтр3–⁠4×
Вертикальный рукавный2–⁠2,5×
Горизонтальный плоскорукавный1×

Середины диапазонов, ориентировочно. Точные габариты — в расчёте под ваш объект.

Регенерация — две системы на выбор

Импульсная, сжатый воздухКлассическая продувка 5+ бар. Когда сжатый воздух на площадке уже есть.

Вентиляторная, offlineВстроенный вентилятор среднего давления на каретке. Нет компрессорной, ресивера, клапанов, конденсата и замерзания зимой. Ряд продувается отсечённым от потока — без выброса пыли и с меньшим износом ткани.

Выбор системы — часть технологического расчёта.

Экономия электроэнергииБолее 10 000 кВт·ч в год

Пример: для очистки пылевого потока около 50 000 м³/ч традиционному рукавному фильтру нужна компрессорная станция, которая потребляет более 10 000 кВт·ч в год сверх нашего компактного горизонтального плоскорукавного фильтра с вентиляторной продувкой. На фильтрах большей производительности экономия ещё больше.

Кислые газы

Сорбция в той же линии

Если в газе есть SOx, HCl, HF, диоксины, фураны или тяжёлые металлы, перед фильтром ставим реактор сухой сорбции. Если газ горячий, дополнительно — охладитель. Сорбент улавливается на плоских рукавах вместе с пылью, часть возвращается в реактор. Пыль и газовые компоненты убирает одна установка.

Sorpce a chlazení plynu

Устройство в деталях

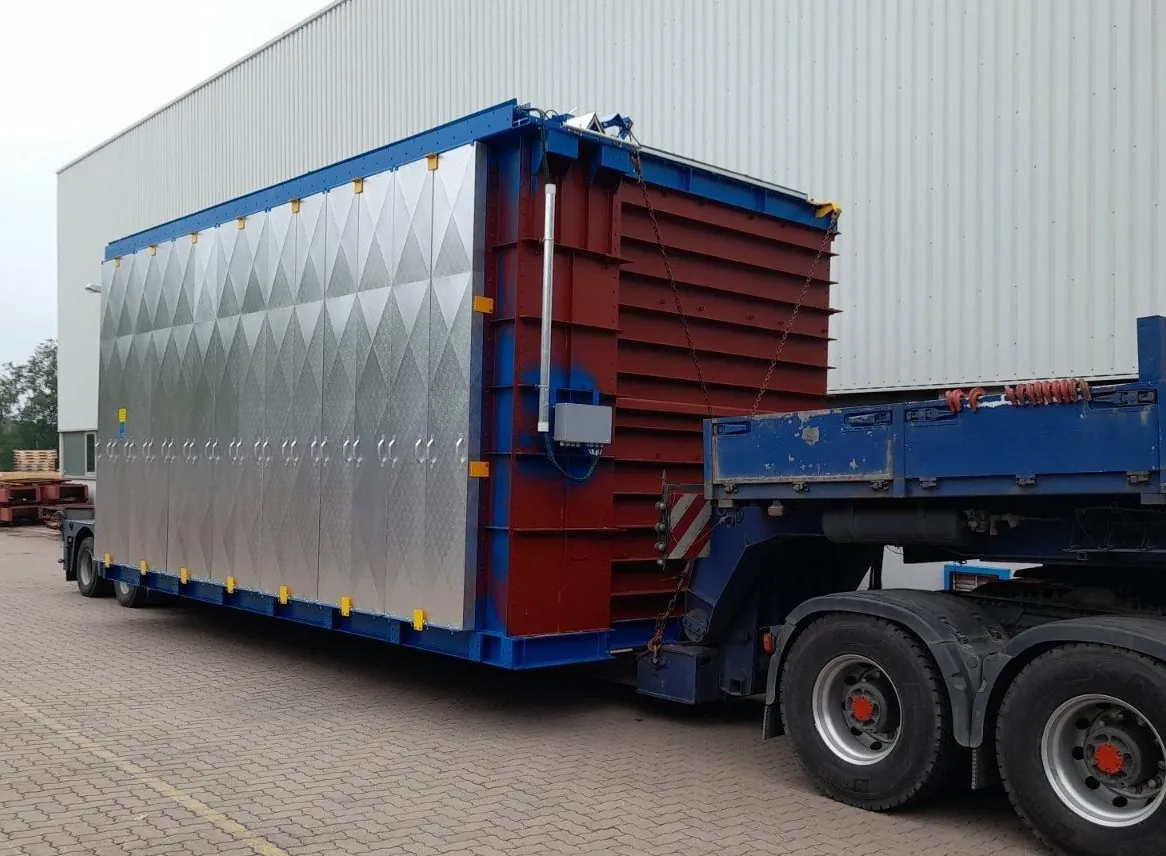

**Модули заводской готовности**Модули приезжают на площадку собранными, даже для установок от 100 000 м³/ч. Сборка на болтах без сварки — монтаж в 2 раза быстрее.

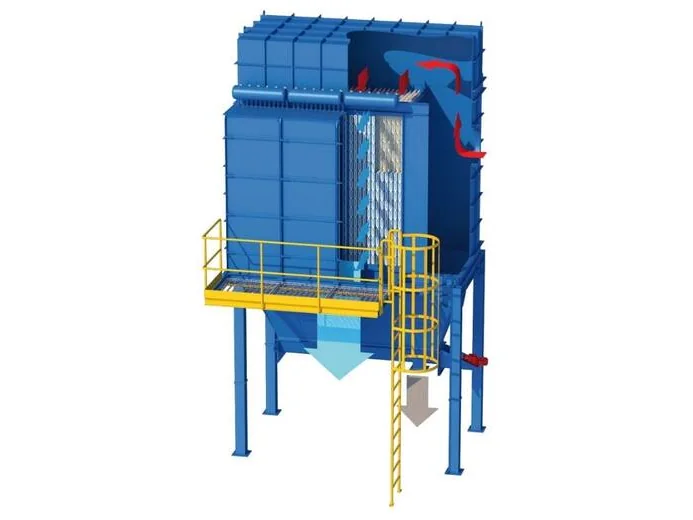

**Устройство фильтра**Модульный корпус: камера с горизонтальными рукавами, бункер, площадки обслуживания. Газ идёт сверху вниз вместе с пылью.

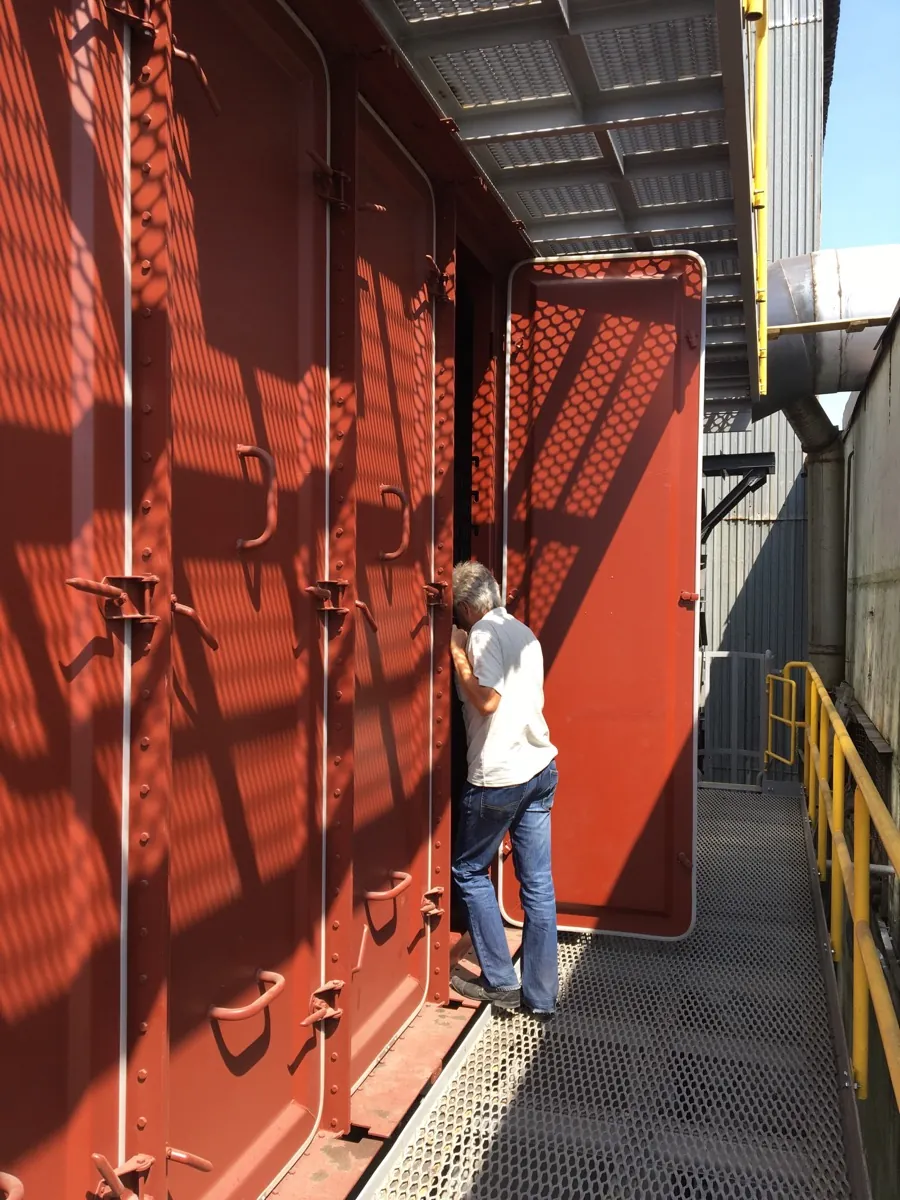

**Обслуживание через двери камеры**Двери камеры открываются с площадки обслуживания: осмотр и замену рукавов выполняет один человек, без дополнительных подъёмных механизмов.

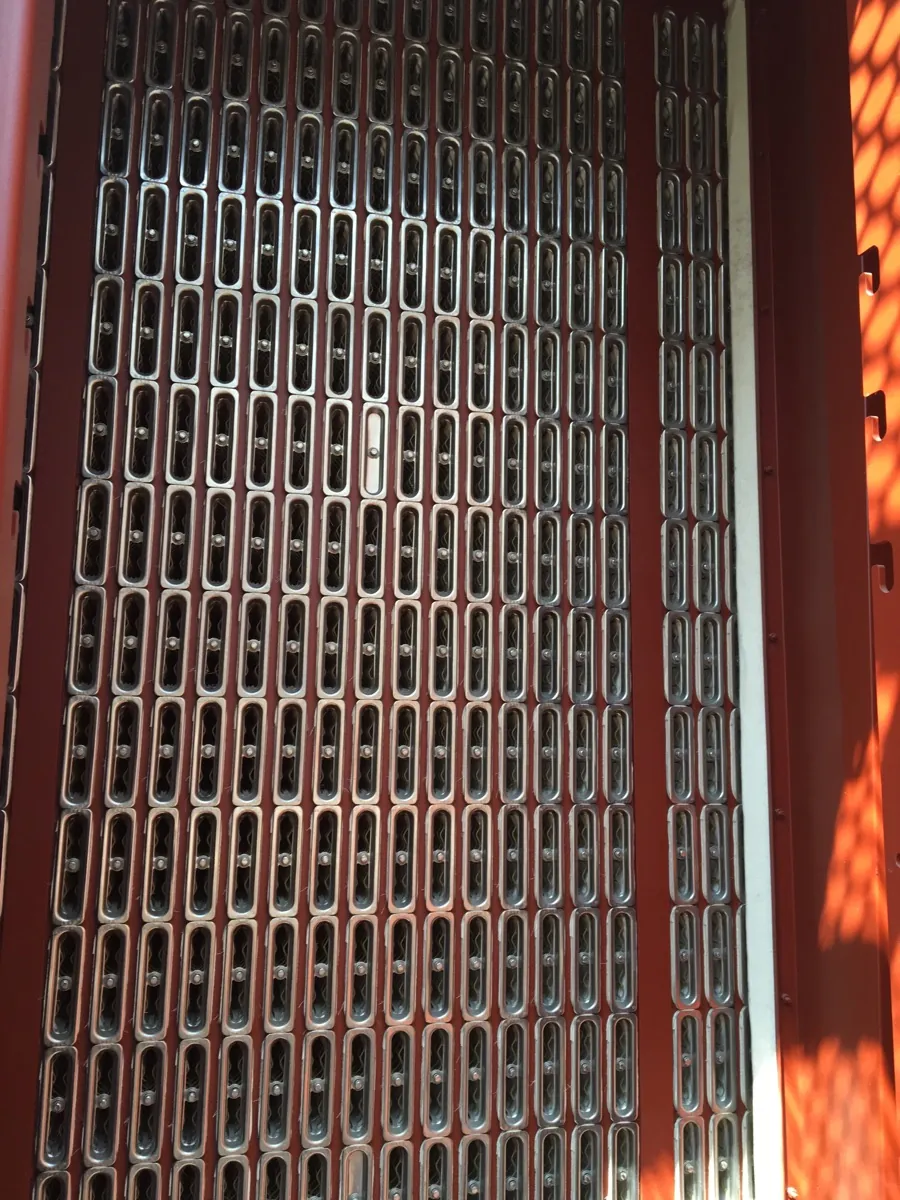

**Рукавная плита**Сотни плоских рукавов плотными рядами в одной плите. На ту же площадь фильтрации нужен меньший корпус.

**Плоские рукава крупным планом**Узкий плоский профиль рукава позволяет ставить элементы с малым шагом и жёсткой надёжной фиксацией.

**Пылеплотная фиксация без винтов**Рукав с каркасом фиксируется в плите без болтов и хомутов. Замена одного элемента занимает несколько минут.

**Крепление с двух сторон**Рукав закреплён с обеих сторон камеры. Он не колеблется и не трётся о соседние рукава и каркас.

**Цельный каркас 25 × 25 мм**Мелкая ячейка равномерно держит ткань: нагрузка на материал ниже, рукав служит дольше.

Производительность

Диапазоны расходов по направлениям

м³/ч, логарифмическая шкала. Диапазоны перекрываются: на границе выбор решают компоновка и свойства пыли.

Как выбрать

С чего начать подбор

С чего начать подбор
Ситуация на площадке	Решение
Один узел далеко от других, продукт нужно вернуть в процесс	Локальный фильтр
Несколько машин рядом, места в цехе мало	Компактная установка
Расход от 20 000 м³/ч, горячий или агрессивный газ	Промышленная система
Пыль на полу и конструкциях, просыпи под конвейерами	Вакуумная пылеуборка

На действующих заводах обычно нужна комбинация. Источники, которые работают одновременно и выделяют одинаковую пыль, объединяем на одну установку. Так число установок и затраты снижаются без потери эффективности.

Отрасли

Где работали наши специалисты

Число работ — по списку проектов наших специалистов с 1994 года. Карточка открывает работы отрасли.

Под ключ

Оборудование, проект и сервис у одного подрядчика

Этапы можно заказать по отдельности или все вместе.

01
Проектирование
Обследование, замеры, схема аспирации, рабочая документация.
Инжиниринг
02
Поставка
Фильтры, вентиляторы, воздуховоды, вакуумные установки, автоматика.
Каталог
03
Шефмонтаж и ПНР
Контроль монтажа, вывод на режим, обучение персонала.
Сервис
04
Эксплуатация
Плановое обслуживание, ремонт, запчасти и фильтрующие элементы.
Сервис

Další krok

Опишите задачу — предложим решение и стоимость

Достаточно перечня узлов, расходов воздуха и вида пыли. Если данных нет, приедем и замерим.

Запросить расчёт
